深部找矿破局利器｜GS2IP阵列式扩频激电仪：国产自研千米级高精度激电物探装备

  GS2IP 依托原创 SSIP 扩频激电理论，摒弃传统单/双频供电模式，采用 M 序列多频扩频激励信号，融合扩频信号调制解调、相对相位去耦、阵列并行观测、深度学习 AI 去噪四大关键技术，从原理层面解决了传统激电设备勘探深度受限、耦合干扰大、异常信号难以区分的行业痛点，为深部精准找矿提供核心技术支撑。

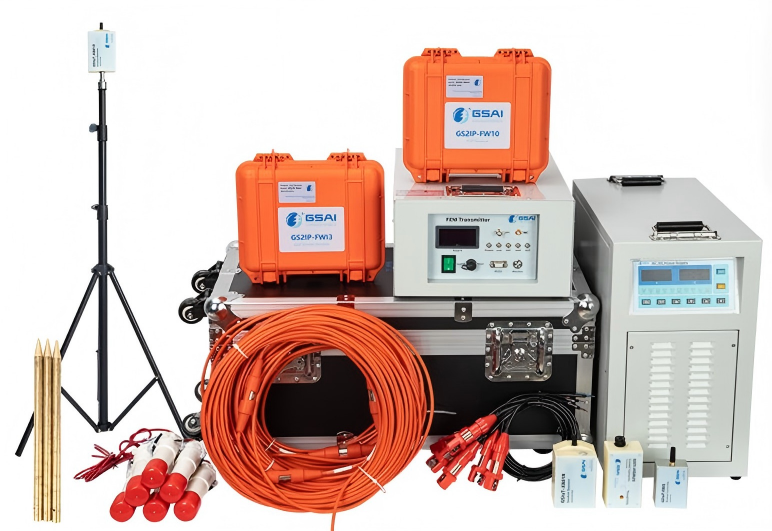

  整套设备由无线接收机阵列与GSTP 大功率发送机两大核心部分组成，实现全机型国产化自研，硬件参数标准化程度高，野外复杂场景适配性极强，全方位适配各类勘探作业需求。

（一）GS2IP 高精度无线接收机（核心采集单元）

通道与采集精度：单机标配 6 路全独立同步采集通道，搭载高端 32 位工业级 ADC，整机动态范围可达 166dB，本底噪声低至 6nV/√Hz，能够精准捕捉地下微伏级微弱激电信号，可有效识别深部低品位矿体异常，不放过细微矿产勘探线索。

组网架构：采用无线 Zigbee 传输技术，可视传输距离可达 1.6km；单系统无线最大可拓展 65536 台设备同步组网，有线拓展可达 255 台。支持整测线一次性布设、全剖面同步采集，无需反复挪机、重复布线，大幅简化野外作业流程。

授时同步：搭载北斗+GPS 双模授时系统，全阵列同步精度高达 30ns，即便大范围野外组网作业，也不会出现相位偏移问题，保障全域采集数据的高度一致性与准确性。

便携与续航：设备轻量化设计，单台整机重量仅 2.8kg，整机功耗低于 2W，常规 5V 充电宝即可实现全天候供电，携带、布设便捷，完美适配山地、密林、湖区等复杂野外作业场景。

智能采样：内置 15Hz、150Hz、2400Hz 三档采样频率，可根据勘探需求自动切换，无需手动调试，适配多场景勘探工作。

数据质控：设备具备实时数据质控功能，可自动计算数据合格率、STD 误差等核心指标，野外现场可对不合格测点即时复测，从源头严控数据质量，有效规避后期数据返工问题，大幅降低作业成本。

（二）GSTP 系列大功率发送机（供电激励单元）

波形输出：支持扩频波、标准方波、全频段扫频三种波形输出模式，单次发射可覆盖 1~256 个频点，既可满足野外大规模勘探作业需求，也可适配实验室岩矿石频谱物性测试场景，一机多用、适用性广。

功率分级选型：输出电压分为 1000V、2000V，输出电流支持 3A~20A 分级定制。重磅喜讯：大功率 2000V/20A 规格扩频激电发送机现已圆满完成试验，试验成果优异、表现超预期！ 小功率 3kW 发送机型，在某些区域仅需 3A 供电即可稳定完成 1000m 深度的勘探，大功率发送机对某些地形相对复杂，干扰相对大的区域更有优势采集到高质量数据，突破传统激电设备勘探深度的局限。

供电适配：支持柴油发电机、外接市电双模式供电，搭配专业水密线缆、防水电极、浮筒支架等配套配件，可实现陆地、河湖水下全场景标准化施工，不受作业场地限制。

（三）整机特色功能

  设备可同步输出视电阻率、视极化率、频散率、扩频相位四大勘探核心参数，原始数据支持一键导出，便捷高效。搭载自研频率融合去噪算法，抗干扰能力突出，在高压线、冶炼厂区、变电站等强电磁干扰复杂环境中，仍可稳定采集有效勘探数据，保障恶劣工况下的作业有效性。

✅ 勘探更深：标配机型实现千米深度勘探，突破传统激电设备≤300m 的勘探瓶颈，精准适配深部隐伏矿体找矿需求。

✅ 效率更高：无线阵列一次性布极、单次供电全线采集，单日可完成 30+ 测深点，勘探效率是常规设备的 10 倍以上。

✅ 精准辨矿：依托多频域高密度采集技术，结合矿物频谱物性差异，可有效剔除石墨、碳质板岩、黄铁矿等非矿假异常，精准区分矿体与围岩。

✅ 超强抗扰：采用 AI+EMD 多层去噪技术，可在工业密集区、高压走廊等恶劣工况下稳定作业，数据采集稳定性极强。

✅

反演精准：采集数据量为常规设备 10 倍，支持多装置联合反演，大幅减少人为解释误差，实现地下地质体精细成像。

金属矿产：适用于铜、金、铅锌、铬、锂、稀土、锰、钼等硫化矿、斑岩矿床的普查与详查工作。

非金属矿：可完成萤石、磷矿、硫铁矿、石墨矿等非金属矿产资源勘查作业。

水工环勘察：广泛应用于地下水、地热勘探，采空区探测，堤坝基坑渗漏检测，土壤污染调查等场景。

科研领域：适配高校地科院岩矿石频谱测试、构造地质试验研究等科研工作。

  目前该设备技术已落地国内 22 个省份，远销巴基斯坦、乌干达等海外国家，累计助力探明千亿级潜在矿产储量。产品技术斩获两项行业一等奖，2025 年成功入选自然资源部先进适用技术目录，技术实力与行业权威性获得国家级官方认可。
